Ácido Clorhídrico (HCl): Guía de Selección de Materiales FRP

El ácido clorhídrico es uno de los químicos más exigentes que un tanque o una tubería puede contener. Es un ácido fuerte no oxidante, es móvil y su ion cloruro es implacable con los metales. En minería, procesos químicos, tratamiento de agua o pickling de acero, el material que se especifica es el factor que más determina la vida útil del equipo y la frecuencia con que aparecerá en el presupuesto de mantenimiento. Como fabricantes que trabajamos exclusivamente en FRP, esta guía explica por qué el FRP es tan utilizado para HCl, qué decide realmente la selección y cómo lo fabricamos y validamos en cada proyecto.

Por qué el HCl castiga al material equivocado

Dos características hacen difícil al ácido clorhídrico. Primero, es altamente corrosivo en todo su rango comercial de concentración, que llega hasta aproximadamente 37% tal como se suministra. Segundo, el ion cloruro ataca la capa pasiva de óxido que protege a los aceros inoxidables, de modo que el mecanismo que hace "inoxidable" al acero deja de funcionar en servicio con HCl. El resultado es corrosión general acelerada, picadura (pitting) y agrietamiento por corrosión bajo tensión por cloruros. A esto se suma que el espacio de vapor sobre el HCl almacenado está cargado de humos corrosivos, así que el material debe resistir tanto la inmersión como la fase vapor.

Por eso el servicio con HCl obliga a una decisión real de materiales y no a una opción por defecto. El material equivocado no falla despacio: falla con paredes adelgazadas, fugas en soldaduras y paros no programados.

Dónde batallan los metales con el ácido clorhídrico

Los aceros inoxidables comunes, como 304 y 316, en general no son adecuados para ácido clorhídrico por el ataque de cloruros. El acero al carbón es atacado directamente. Las opciones metálicas que sí resisten el HCl suelen ser aleaciones metálicas exóticas, o acero recubierto con hule o ladrillo antiácido: soluciones de alto costo de capital, tiempos de entrega largos e inspección continua del recubrimiento. Para la mayoría de los servicios de almacenamiento atmosférico y proceso, esos metales quedan sobredimensionados y sobrevaluados para la tarea.

El FRP cambia la ecuación. Un laminado de fibra de vidrio no depende de una película pasiva, así que los cloruros no lo socavan como al inoxidable. La resistencia química está incorporada en la matriz de resina y la resistencia estructural la aporta el refuerzo de vidrio detrás de una barrera anticorrosiva dedicada. Se obtiene un sistema no metálico que maneja el HCl sin el costo de las aleaciones exóticas.

La barrera anticorrosiva: la resina hace el trabajo

En un tanque FRP el vidrio da resistencia mecánica, pero la resina da resistencia química; por eso, para HCl, el sistema de resina es la decisión más importante. La barrera anticorrosiva es la región interna del laminado que está en contacto con el ácido: una superficie interior rica en resina reforzada con un velo sintético, seguida de una capa químicamente resistente. Para ácido clorhídrico, las resinas viniléster son el caballo de batalla, y las viniléster de mayor entrecruzamiento (novolac) se usan cuando la temperatura sube.

En Plastimarmol no recomendamos una resina por fe: la respaldamos con los datos de resistencia química del fabricante de resina para su concentración de HCl y su temperatura de operación, generados bajo el método de la norma ASTM C581. Esos datos —no una afirmación comercial— son los que indican si una resina aguantará en sus condiciones. La construcción estándar en FRP viniléster suele estar calificada para servicio continuo alrededor de 180–200 °F (82–93 °C); por encima de eso, o cuando la química es más demandante, se pasa a una resina más resistente o a un sistema con liner.

Algunos puntos prácticos de la barrera que aplicamos en fábrica:

1. Fabricamos la barrera anticorrosiva (velo más capa químicamente resistente) con la secuencia y el espesor descritos en ASTM D3299 o D4097, no solo un laminado estructural.
2. Extendemos la misma protección al espacio de vapor y a la cara inferior de la tapa, porque los humos de HCl también atacan ahí.
3. Verificamos el curado por dureza Barcol (ASTM D2583); una barrera mal curada pierde resistencia química por buena que sea la resina en el papel.

Cuándo agregar un liner fluoropolimérico

El FRP viniléster cubre una gran parte de los servicios con HCl, pero dos situaciones empujan hacia una construcción con liner fluoropolimérico (dual laminate): temperaturas más altas y preocupación por permeación de HCl. El HCl es una molécula pequeña y puede permear lentamente un laminado orgánico con el tiempo; en servicio caliente o concentrado, una barrera termoplástica adherida al FRP da una superficie interior mucho más impermeable e inerte, mientras el FRP soporta la carga estructural.

Los fluoropolímeros también amplían la ventana de temperatura mucho más allá del FRP estándar. Los rangos de servicio continuo verificados de los liners que aplicamos incluyen:

1. PFA: -190 a 260 °C (-310 a 500 °F)
2. MFA: -190 a 250 °C (-310 a 482 °F)
3. FEP: -190 a 205 °C (-310 a 401 °F)
4. ETFE: -190 a 155 °C (-310 a 311 °F)
5. ECTFE: -76 a 160 °C (-105 a 320 °F)
6. PVDF: -40 a 140 °C (-40 a 284 °F)
7. PVDF-Flex: -30 a 120 °C (-22 a 248 °F)

El liner correcto depende de la temperatura, la concentración y si el ácido está húmedo o lleva otras especies. Seleccionamos el liner según el servicio y confirmamos la resistencia al reactivo bajo ASTM D543, en lugar de usar un solo material para todo.

Qué especificar al ordenar

El tanque sale mejor, y la cotización más rápida, cuando la especificación responde de entrada:

1. Concentración máxima de HCl y si puede variar o concentrarse en servicio.
2. Temperatura normal de operación y temperatura máxima de diseño, incluyendo excursiones breves.
3. Condiciones del espacio de vapor y venteo, y si los humos se lavan en un scrubber.
4. El sistema de resina de la barrera, respaldado por datos ASTM C581 en sus condiciones.
5. Si se requiere liner fluoropolimérico, cuál y por qué.

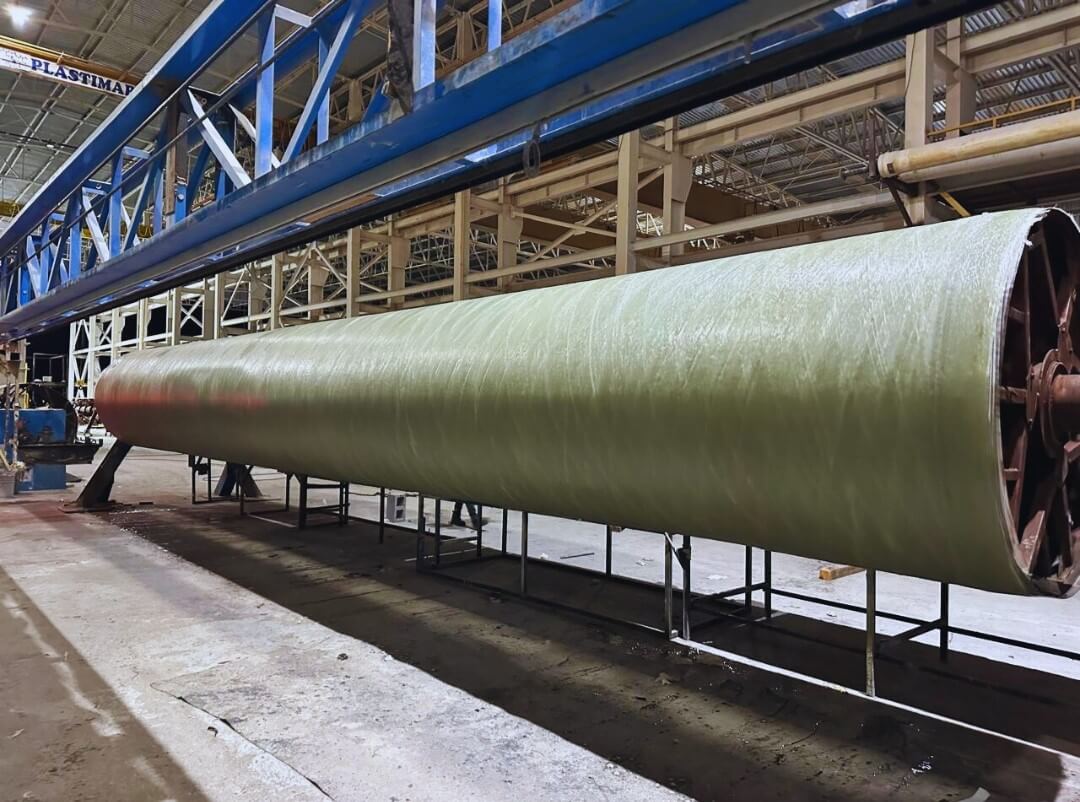

6. Método de fabricación: filament winding según ASTM D3299 para recipientes cilíndricos, o contact molding según ASTM D4097 para tapas, conexiones y geometría compleja.
7. Aceptación de curado por dureza Barcol (ASTM D2583) y la construcción de la barrera por escrito.

Separar estos requisitos del diseño estructural hace comparables las cotizaciones y transparente la fabricación.

Normas ASTM aplicables

Para tanques y tubería atmosféricos de HCl, las normas de fabricación que aplican son ASTM D3299 (tanques filament-wound resistentes a la corrosión) y ASTM D4097 (tanques contact-molded resistentes a la corrosión). La resistencia química de la resina se establece bajo ASTM C581, la resistencia del liner y del plástico al reactivo bajo ASTM D543, y el curado del laminado se verifica en campo con la dureza Barcol de ASTM D2583. Los códigos de recipientes a presión son otro tema; para almacenamiento atmosférico, las normas anteriores son la referencia correcta.

Nuestra Experiencia

Llevamos más de 40 años fabricando exclusivamente en FRP, con más de 2,600 proyectos entregados para clientes de minería, química y agua y aguas residuales. El ácido clorhídrico es un servicio que conocemos bien, y desde hace más de 20 años aplicamos liners fluoropoliméricos cuando la temperatura o la permeación exigen más de lo que un laminado estándar puede dar. Esa experiencia es la razón por la que insistimos tanto en los datos de resina y en la verificación de curado: hemos comprobado que la diferencia entre un tanque que dura décadas y uno que falla temprano casi siempre está en la barrera anticorrosiva, no en el casco estructural.

Conclusión

El ácido clorhídrico premia la especificación cuidadosa y castiga los atajos. El FRP ofrece una alternativa resistente a la corrosión y de buen costo frente a las aleaciones exóticas y al acero recubierto, pero solo cuando el sistema de resina, la barrera anticorrosiva, el liner fluoropolimérico opcional y el curado se ajustan a las condiciones reales de operación y se documentan contra las normas ASTM correctas. En Plastimarmol fabricamos conforme a estas normas en cada proyecto. Cuéntenos su concentración, temperatura y condiciones de espacio de vapor y le ayudamos a especificar una solución FRP hecha para durar. Solicite una cotización a Plastimarmol.

Referencias

ASTM International. (2020). Práctica estándar para determinar la resistencia química de resinas termoestables utilizadas en estructuras reforzadas con fibra de vidrio destinadas a servicio con líquidos (ASTM C581-20). ASTM International.

ASTM International. (2021). Prácticas estándar para evaluar la resistencia de los plásticos a reactivos químicos (ASTM D543-21). ASTM International.

ASTM International. (2018). Especificación estándar para tanques resistentes a la corrosión de resina termoestable reforzada con fibra de vidrio fabricados por filament winding (ASTM D3299-18). ASTM International.

ASTM International. (2019). Especificación estándar para tanques resistentes a la corrosión de resina termoestable reforzada con fibra de vidrio fabricados por contact molding (ASTM D4097-19). ASTM International.

ASTM International. (2013). Método de prueba estándar para la dureza por indentación de plásticos rígidos mediante un impresor Barcol (ASTM D2583-13a). ASTM International.
